现场阀门测绘指南

发布时间:2017-07-21      点击:

阀门安装的质量好坏,直接影响以后阀门的使用,因此,应引起施工单位及生产单位的高度重视。
金泰美林KOWOV系列陶瓷球阀因其优越的性能,越来越多的被应用到现场替换其他产品,为保障阀门的现场安装、使用,前期现场阀门的测绘就变得尤其重要。
下面就跟随着我们专业工程师了解一下现场测绘需要注意的事项吧:

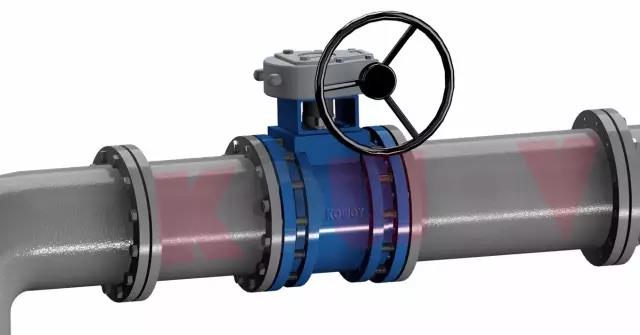

若现场的阀门装在管路上,需要用KOWOV陶瓷球阀替换现场阀门,首先把现场的阀门照片传到公司进行确认,然后进行测绘,具体数据如下:

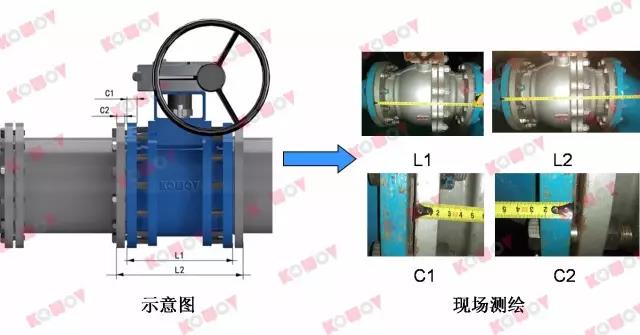

1、阀门两法兰之间的距离L1、两平焊法兰之间的距离L2(测量工具:卷尺);阀门法兰厚度C1,平焊(管路上)法兰厚度C2 (测量工具:卷尺或卡尺)

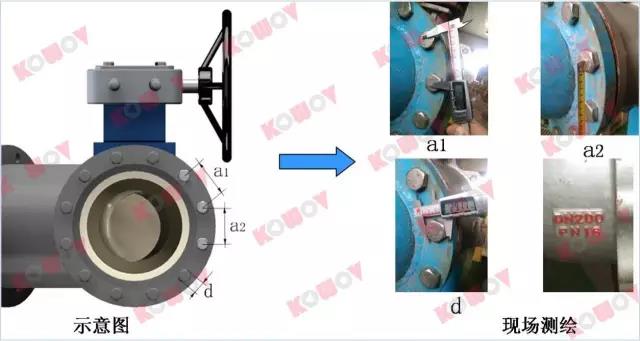

2、平焊法兰两外六角螺栓的中心距a1和a2(测量工具:卷尺或卡尺),外六角螺栓平行面的距离d (测量工具:卡尺);根据阀体或者阀门铭牌信息确定阀门的公称通径、公称压力

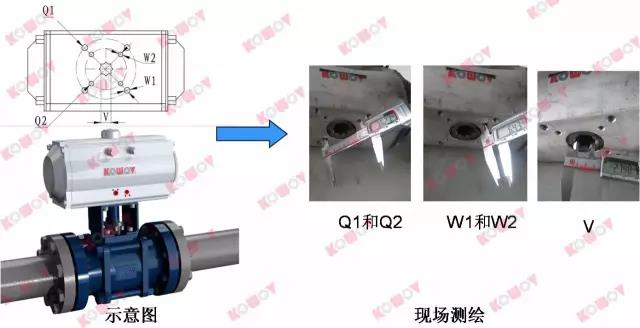

3、若现场阀门是气动或电动阀,想用KOWOV陶瓷球阀替换现场阀门,但要求使用现场的执行器,若现场的执行器不可拆卸,则需要提供现场执行器的铭牌照片已经执行器品牌、型号。若可以拆卸,尽量将客户执行器发到我公司,除第一条要求测绘的尺寸外,还需要测绘以下数据:(测量工具:卡尺)

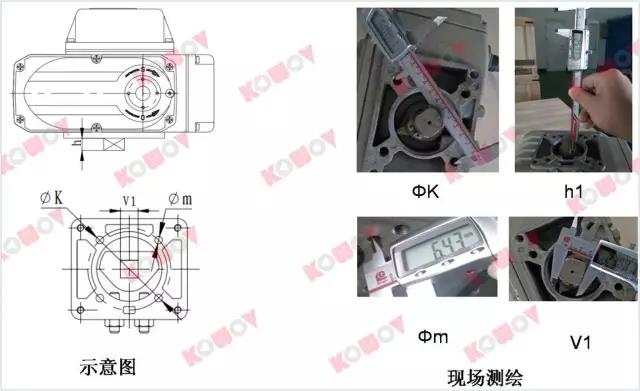

4、常规电动执行器的测绘如右图所示:(测量工具卷尺)

指南的最后,我们的专业工程师也提醒大家:良好的品质来自于正确的使用,阀门的前期测绘是良好使用的重要前提,在测量前别忘了准备好工具哦~!
